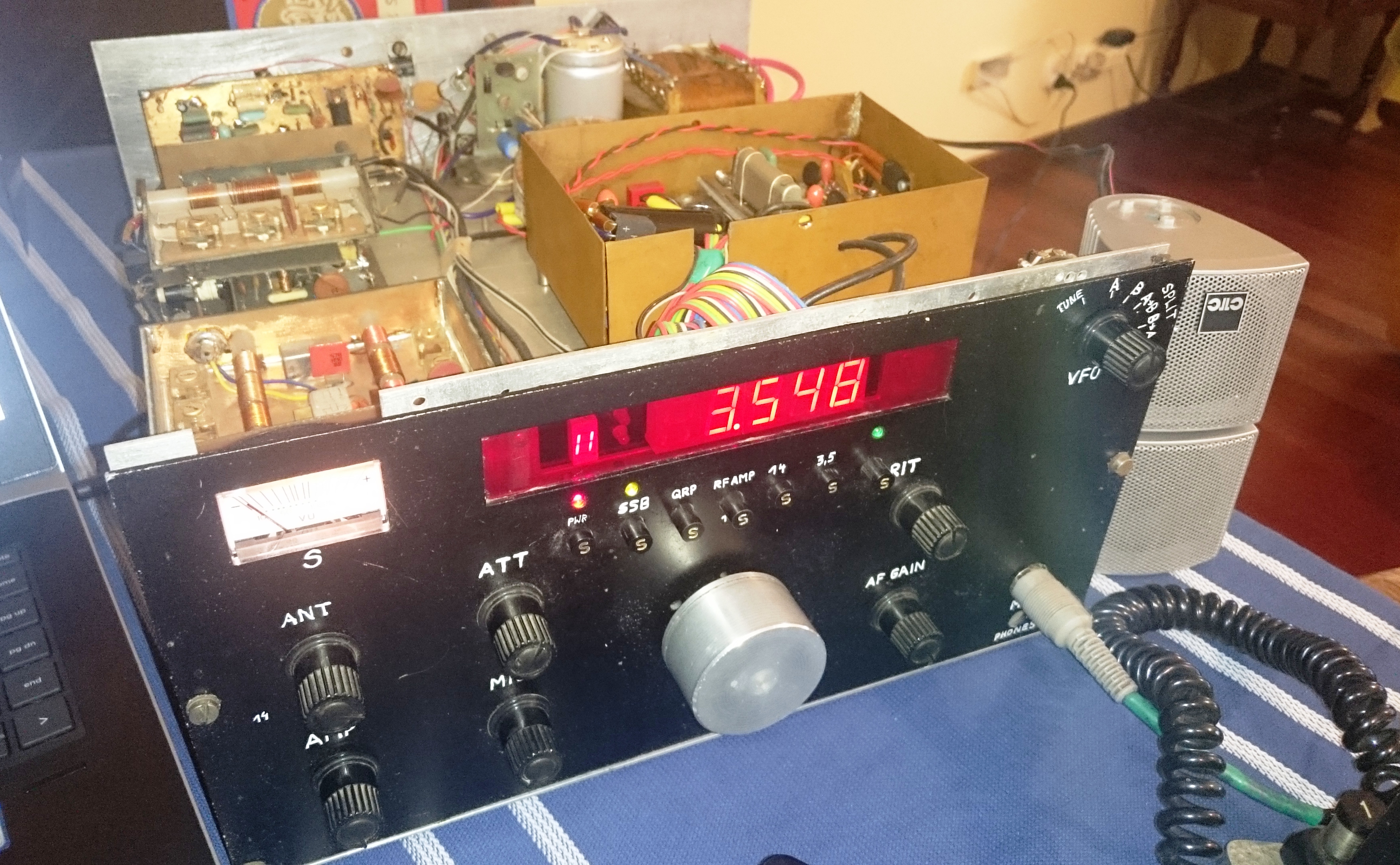

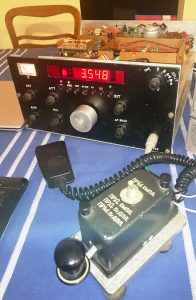

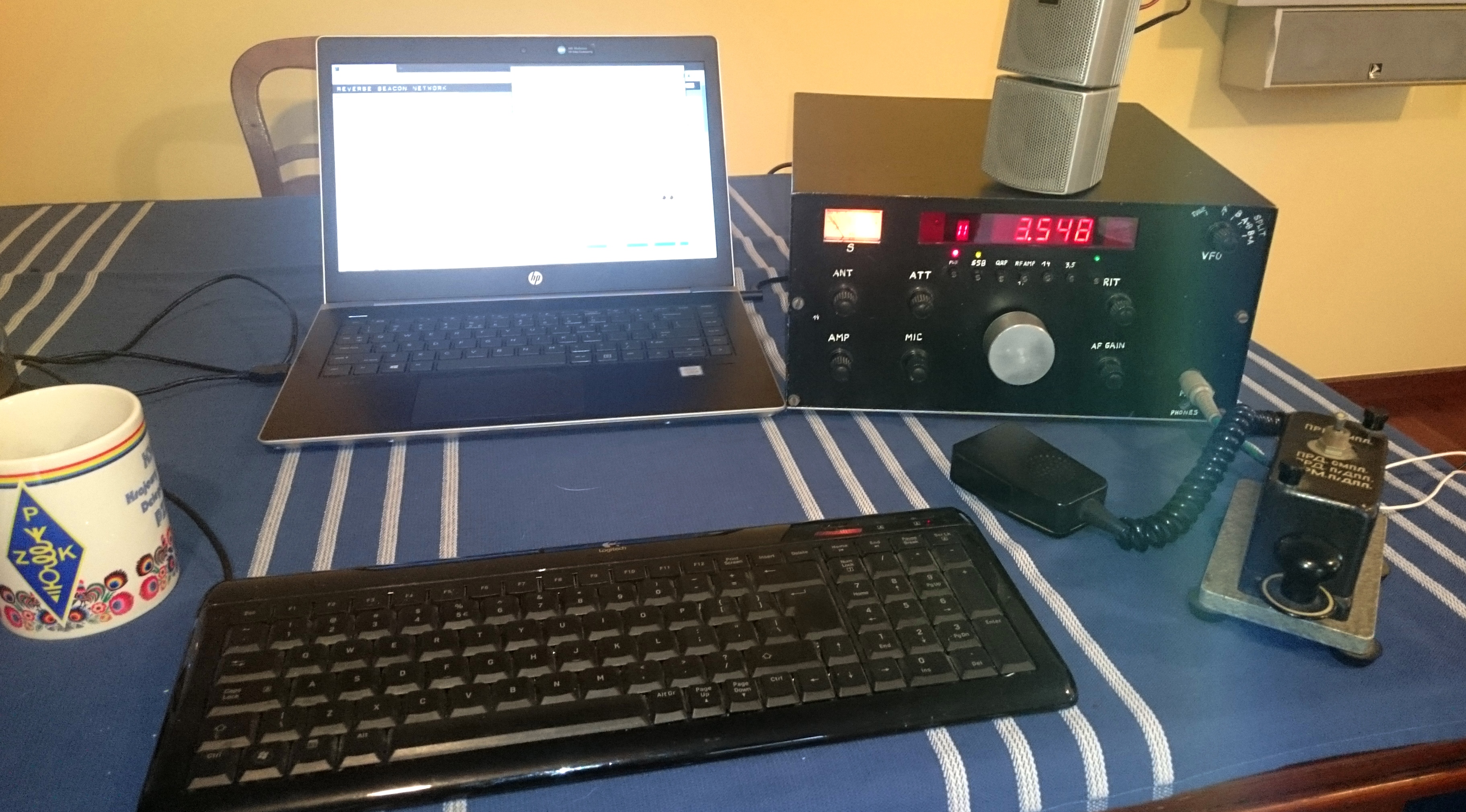

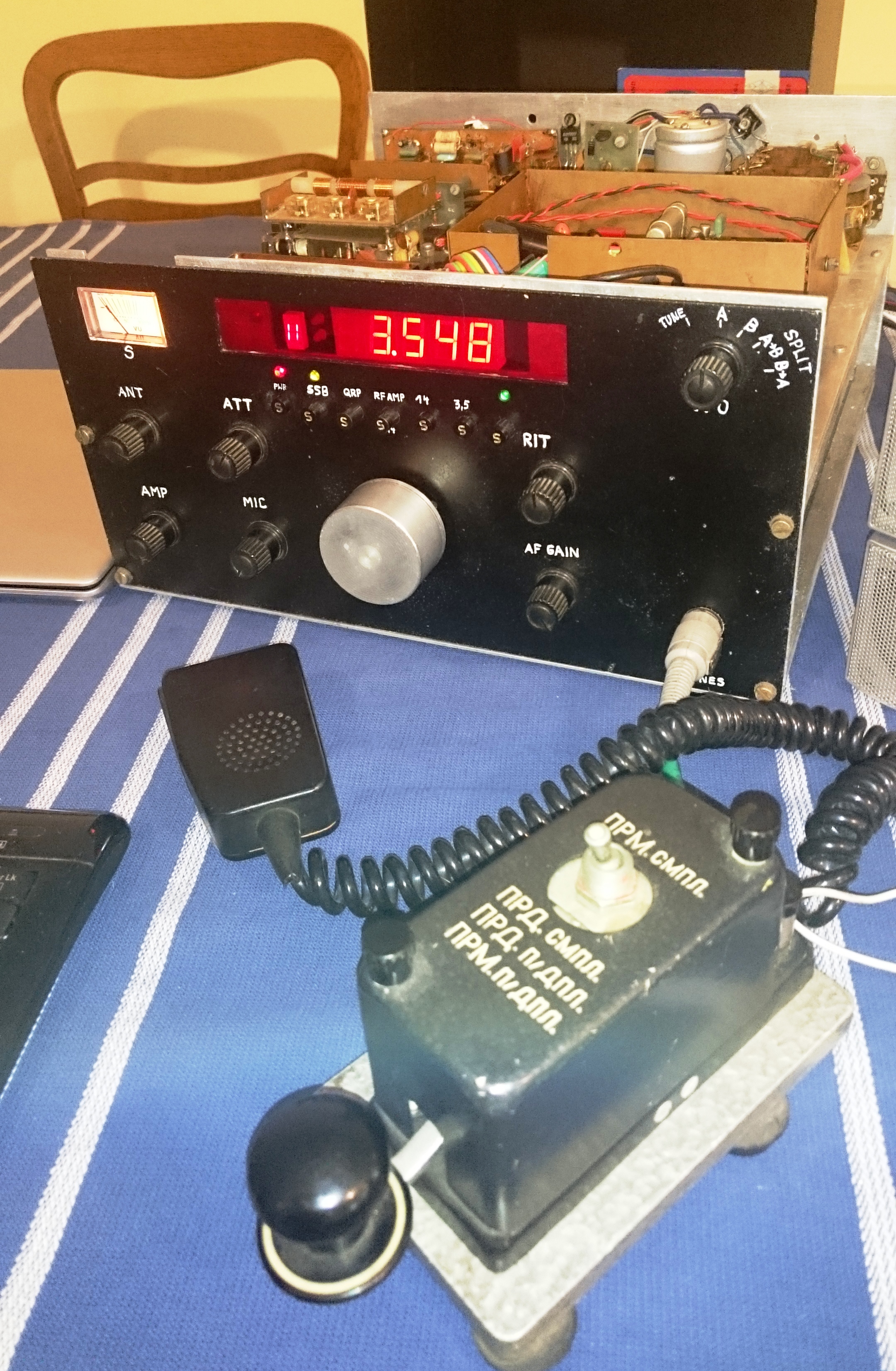

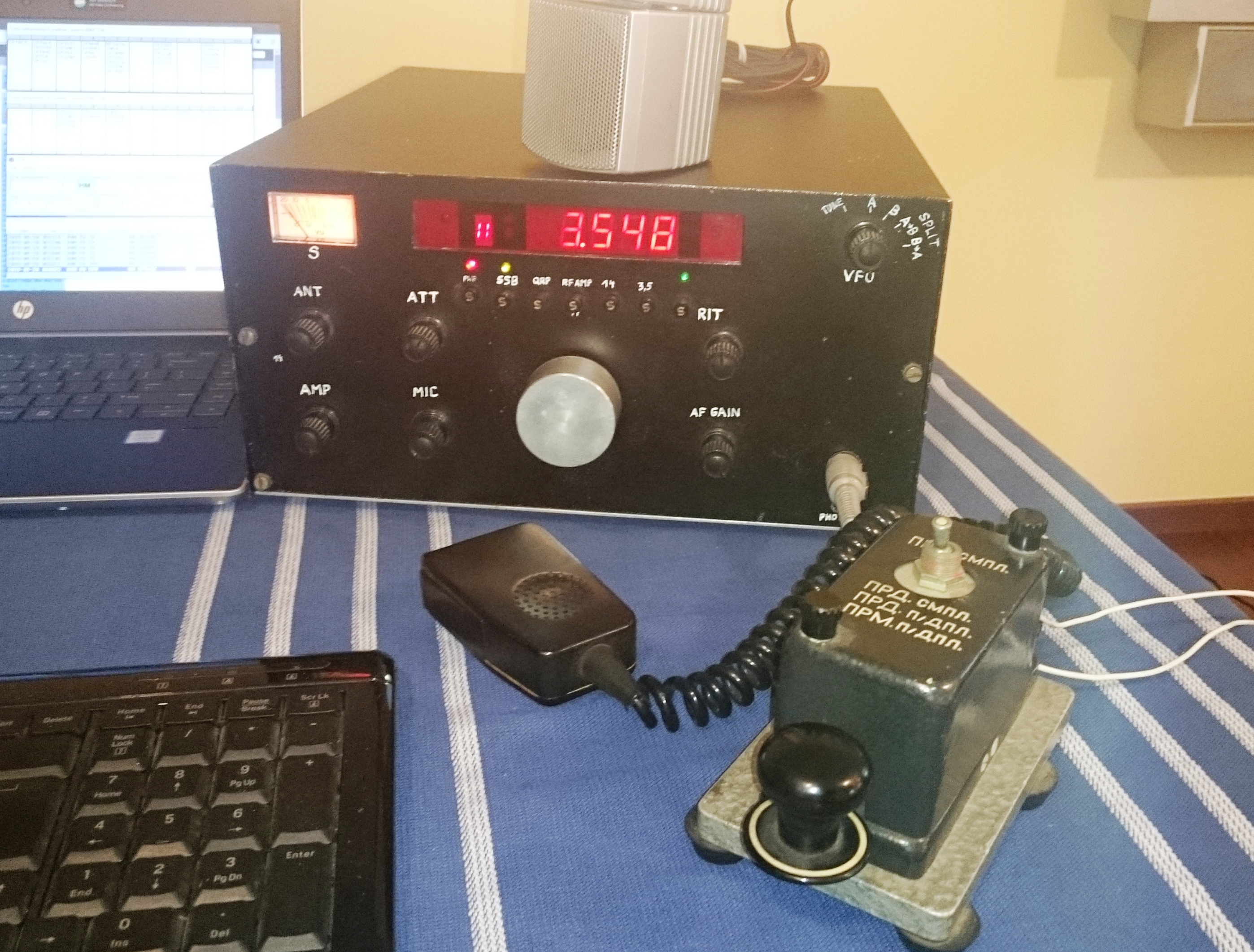

Za rok matura… napis w radiostacji SP3SLUWpis w budowie. W zawodach SP QRP Contest 2024 pracowałem na transceiverze “home made” skonstruowanym przeze mnie w latach licealnych 1990–91 i na kluczu sztorcowym Andrzeja SP2FXI (SK 2016).
Urządzenie wykorzystuje podstawową płytkę SP5WW wg publikacji w radioelektroniku 1986. Pozostałe układy dobudowałem głównie według książki “Układy nadawcze i odbiorcze dla krótkofalowców” Wiktora Chojnackiego SP5QU.

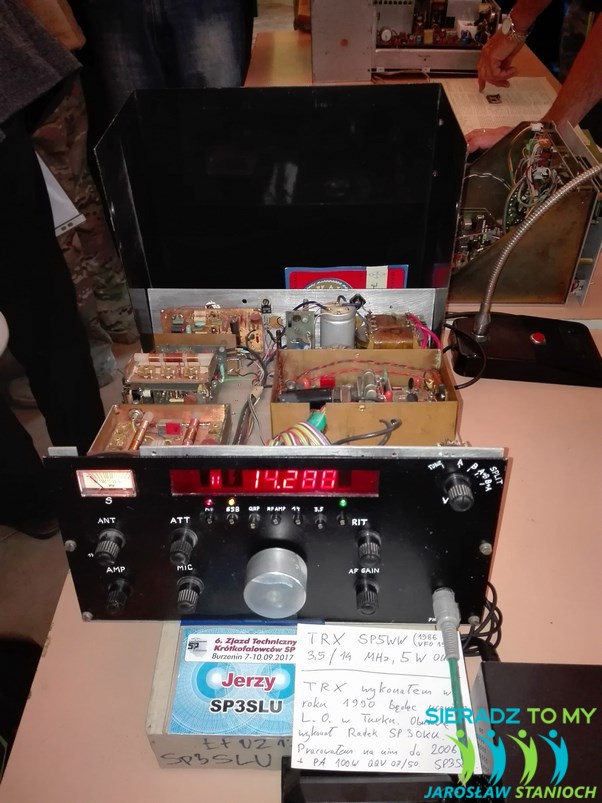

Powyzsze zdjęcie jest z innej serii. Mój TRX home made wg SP5WW z opisem odręcznym na odwrocie karty QSL, na wystawie w Burzeninie (2017) zorganizowanej przez SPOTC (Klub Seniorów PZK).

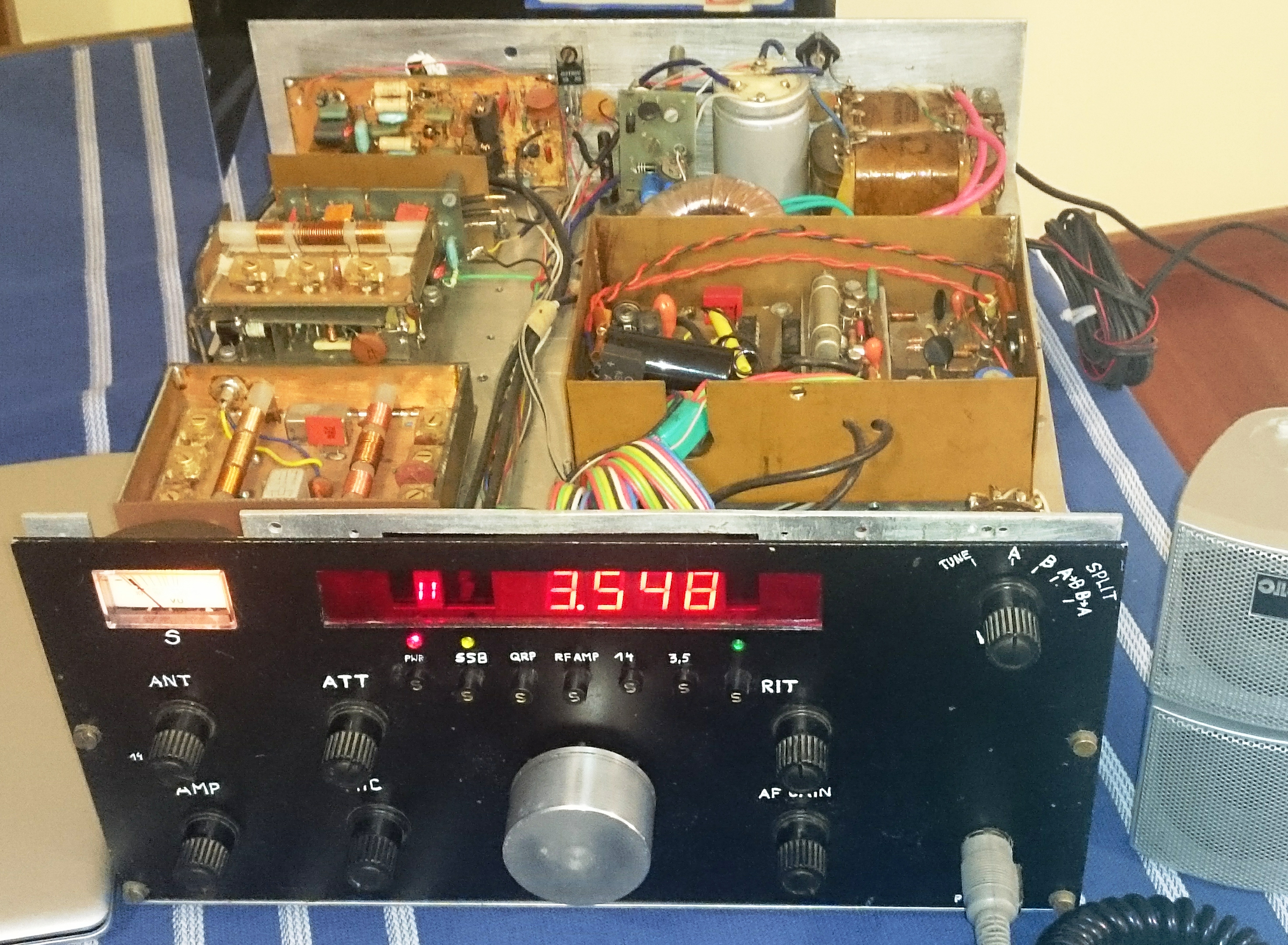

VFO na tranzystorze FET skompensowane temperaturowo, przestrajane w zakresie 5,0–5,5 MHz, obsługujące pasma 80m i 20m przy odwróceniu przemiany. Stopień końcowy przeciwsobny na tranzystorach BD-136 i rdzeniach dwuotworowych od symetryzatorów antenowych daje na wyjściu 4W w paśmie 80m.
Transceiver posiada układ CW BK, odczyt cyfrowy częstotliwości na układach TTL, wejście zewnętrznego VFO na przełącznik A‑B-SPLIT. Z czasem dobudowałem zewnętrzny wzmacniacz na lampie QQV 07/50 i na takim zestawie nadawałem do roku 2008, kiedy nabyłem pierwszy fabryczny TRX.
Użytkowanie i modernizowanie radiostacji “home made” wiele mnie nauczyło. Nadmienię jeszcze, że estetyczną obudowę radia wykonał Kolega Radek SP3OKU w warsztatach zakładów ELWRO Wrocław, gdzie uczęszczał do policealnego studium elektronicznego.

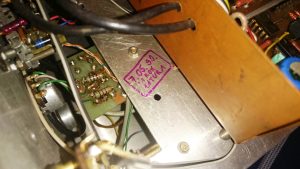

Natomiast ja wówczas byłem jeszcze w liceum ogólnokształcącym w Turku, a wewnątrz mojego transceivera wykonałem odręcznie na aluminiowym hassis, ciągle czytelny napis lakierem do płytek drukowanych:
7.05.90 ZA ROK MATURA
Pamiętam swoje myśli w tamtym czasie: ” Koledzy w moim L.O. (Turek) zdają właśnie maturę, Grzegorz SP3RNZ zdaje w “Górniku” w Koninie. Będę miał to samo za rok. Ale teraz buduję mój transceiver, on już działa, choć zostało jeszcze sporo roboty i to jest najważniejsze. Ale będzie trzeba też zacząć się uczyć…”
